产品简介

PRODUCT INTRODUCTION

SJL-60型

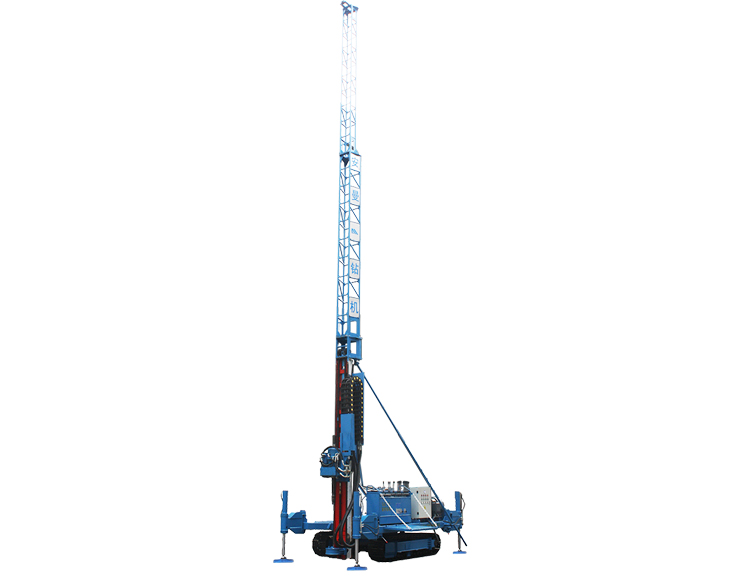

15.8米高自钻式旋喷钻机——SJL-60型高压旋喷钻机是无锡市安曼工程机械有限公司根据市场需要,研发的新型履带式旋喷钻机。

主要用途:

1、软土地基高压旋喷加固

2、高压旋喷桩止水帷幕

可做工艺:

单管旋喷  二重管旋喷  三重管旋喷  双高压旋喷




特点
技术参数
同系列产品
推荐案例
特点

主要特点:

1、加装了可拆卸的10米副塔

① 旋喷施工时,13米以内旋喷桩可不用拆接钻杆,省时省料,减少质量隐患。超过13米旋喷桩可通过加接钻杆继续钻进或旋喷。

② 副塔为标准化设计,2节可自由组合。

③ 加强版履带式移动底盘,行走灵活,抗倾覆能力强。

2、大通孔回转器

①  通孔直径为92mm89钻杆可顺利通过。

液压卡盘结构,可以让钻具更换更方便自由。不必再为各种过渡接头而烦恼。

大扭矩动力头,配合我司加强型旋喷钻具,可在大多数地层中旋喷施工不用引孔,大量节约成本和时间。


技术参数

使用性能

Specification

SJL-60

钻孔深度(m)

Hole depth (m)

60~80

钻孔角度(°)

Hole angle(°)

90

钻孔直径(mm)

Rod diameter (mm)

Φ73、Φ89

额定输出扭矩(Nm)

Rated output torque   (Nm)

7000

额定转速(r/min)

Rated speed (r/min)

12、0-25、25、50、75、100

提升速度(m/min)

Lifting speed   (m/min)

0-5、9、18

给进速度(m/min)

Feed speed (m/min)

18、35

额定提升力(kN)

Rated lifting force   (kN)

66

额定给进力(kN)

Rated feed force   (kN)

34

给进行程( mm)

Feeding stroke (mm)

3400

输入功率(电动机)(kw)

Input power (motor)   (kw)

45

爬坡角度(°)

Climbing angle (°)

20

运输状态(长*宽*高)(mm)

Transport Dimension   (L*W*H)(mm)

5350*2100*2300

垂直工作状态(长*宽*高)(mm)

Working Dimension   (L*W*H)(mm)

3600*2500*18350

重量(kg)

Weight (kg)

6500


因产品在不断地改进和发展,结构和技术参数均可能随之改进。详细参数请致电:400-100-5187,或发邮件:service@wxanman.com,和我们联系,谢谢!
