产品简介

PRODUCT INTRODUCTION

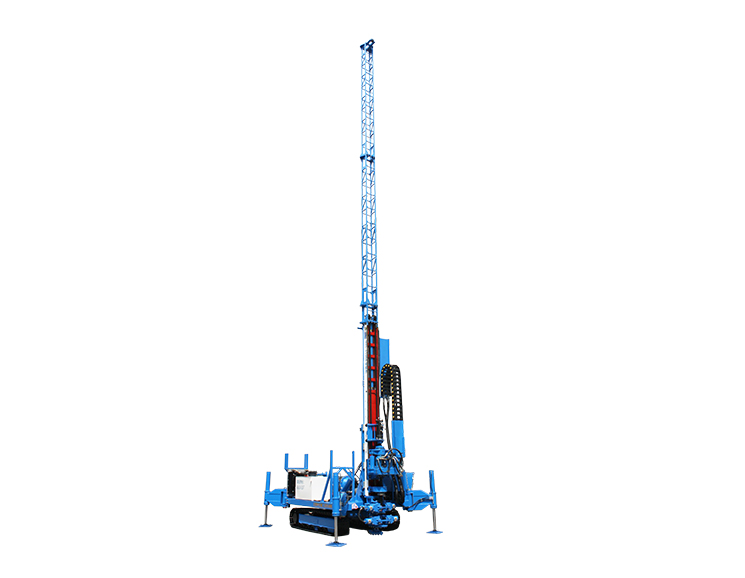

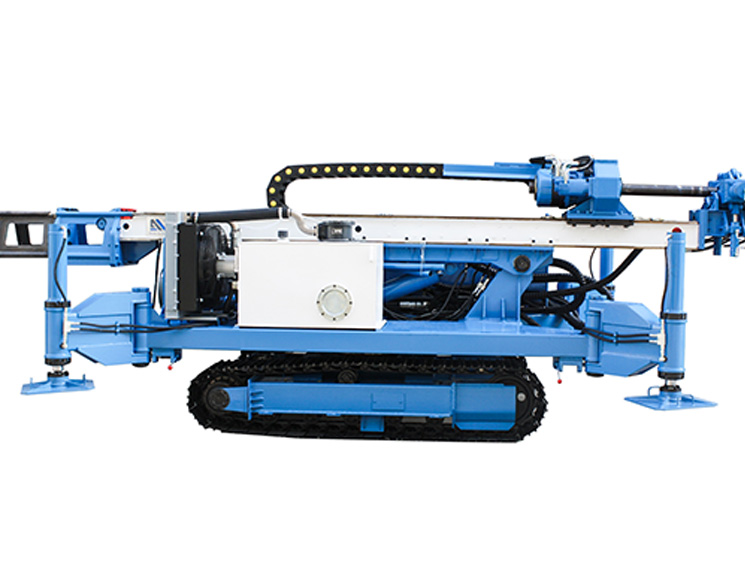

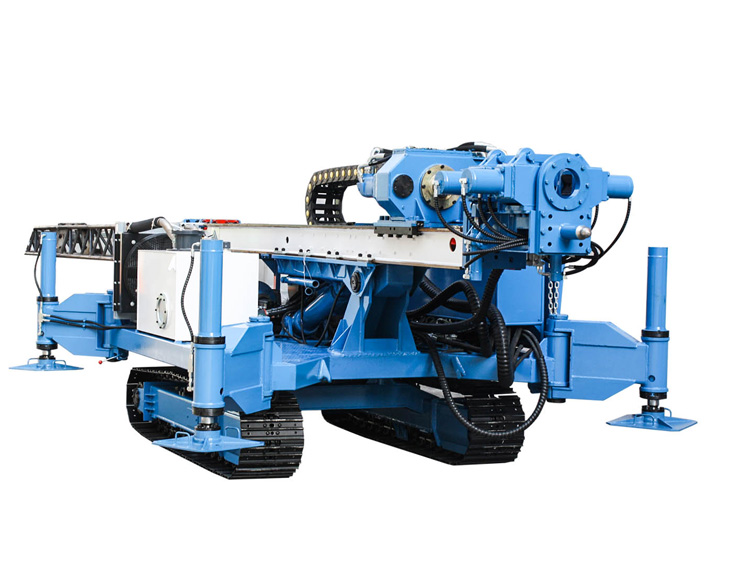

MXL-150D6型

MXL-150D6型多功能钻机是无锡市安曼工程机械有限公司以现有的MXL系列钻机为基础,同时考虑到基础工程旋喷——锚固——抗浮锚杆,这一施工顺序开发的新型多功能钻机。

主要用途.

1、软地基处理2、止水维幕3、 引孔施工

特点
技术参数
同系列产品
推荐案例
特点

主要特点:

1.加装了可拆卸的10米副塔

1)旋喷施工时,可替代高架旋喷,减少拆卸钻具次数,省时省料,减少质量隐患。

2)抗浮锚杆施工时,可起吊锚杆,节省了吊机费用。

3)可拆卸的副塔,在斜锚索施工时,可拆卸,不影响钻机其它功能。

4)在短锚杆施工时,可一杆到底,省时省力。

2.大通孔回转器

1)通孔直径为92mm, 89钻杆可顺利通过。可达到三重旋喷施工及锚固施工。

2)也可使用普通的89钢管进行锚固施工。

3)液压卡盘结构,可以让钻具更换方便自由。不需更换过渡接头而烦恼。

4)大扭矩动力头,配合我司加强型旋喷钻具,可在大多数地层中旋喷施工不用引孔,大量节约成本和时间。

3、履带行走

选用了接地比压大的履带底盘。即使在较软的地面,也能行走自如。

4、孔口导向装置

1)在旋喷施工时可方便拆卸钻具,同时达到施工的角度和垂直度。

2)在铺杆施工时,可提高钢管的受力情况,施工精度高。

3)孔口的转动机构,可减少对钻具的磨损。

技术参数
使用性能SpecificationsMXL-150D6
钻孔直径(mm)Hole diameter(mm)φ73,φ89
钻孔深度(m)Hole depth(m) 50~80
旋喷施工Jet-grouting单重Single,双重Double,三重Triple
成桩直径(mm)Stake diameter(mm)400~600,600~1200,800~1600
一次装接钻杆长度(m)Length of joint pipe(m)13
钻杆倾角(°)Hole angle(°)0~90
回转器输出转速(r/min)Output speed of power head(r/min)9、18、25、30、35、50、55、60、65、70、110、130
回转器输出扭矩(N.m)Output torque of power head(N.m)7500
回转器行程(mm)Stroke of power head(mm)3400
回转器提升力(kN)Lifting force of power head(kN)70
回转器提升速度(m/min)Lifting speed of power head(m/min)0~5(adjustable)/7/23/30
回转器加压力(kN)Feeding force of power head(kN)36
回转器加压速度(m/min)Feeding speed of power head(m/min)0~10(adjustable)/14/46/59
卷扬机提升力(KN)Elevating power of winch(KN)15
输入功率(电动机)(kW)Input power(Electromotor)(kW)55+18.5
运输状态(长*宽*高)(mm)Dimension(L*W*H)(mm)5800*2100*2200
重量(kg)Weight(kg)6500
